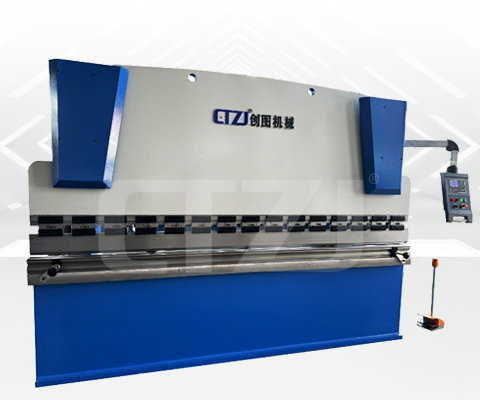

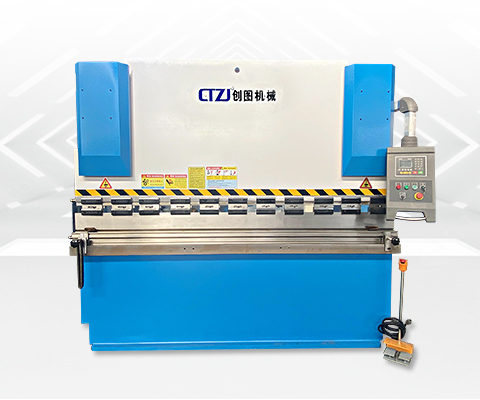

WC67Y-扭軸數顯折彎機

產品特點：全鋼焊接結構，熱處理消除內應力，有很好的剛性和穩定性；扭軸同步機械擋塊平衡，精度高；集成液壓系統，滑塊上傳動，速度調節范圍大，工作平穩可靠；數控調整折彎角度和后擋料行程；滑塊行程調整機構與油缸總成分離...

全國免費服務熱線：180-6895-4999

60秒在線服務 30分鐘技術答復 24小時技術方案

產品介紹
圖片實拍
性能特點
技術參數

產品介紹

全鋼焊接結構，熱處理消除內應力，有很好的剛性和穩定性；扭軸同步機械擋塊平衡，精度高；集成液壓系統，滑塊上傳動，速度調節范圍大，工作平穩可靠；數控調整折彎角度和后擋料行程；滑塊行程調整機構與油缸總成分離，提高密封性；上模配有斜楔撓度補償系統；250噸以上折彎機采用下工作臺饒度補償系統。

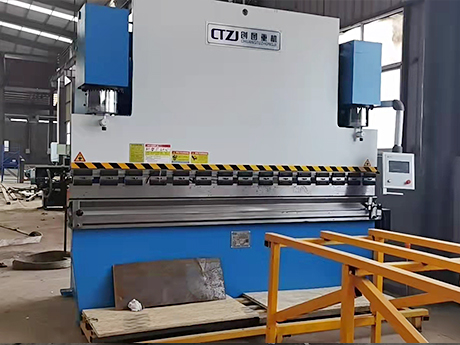

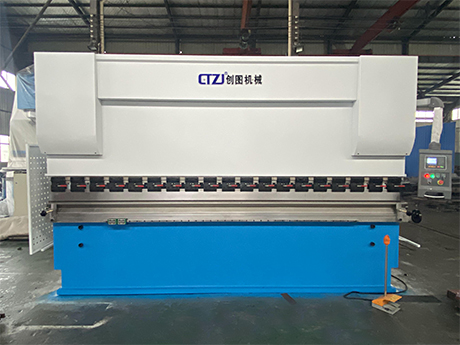

產品圖片

扭軸折彎機1

性能特點

·液壓系統有超負荷溢流安全保護，在額定負載下連續工作，液壓系統保證無泄漏且加工持續穩定。

·機架焊接后整機加工，油缸內密封件均為進口件，質量佳，確保其高強度，高剛性、高精度。

·采用機械強制同步系統，通過同步軸使滑塊兩邊平行動作。

·采用上模撓度補償裝置，也可選配快速上模夾緊裝置。

·X軸后擋料由伺服電機驅動，滾珠絲桿傳動，直線導軌導向；

·Y軸滑塊行程由伺服電機控制，確保其具有較高的定位精度。

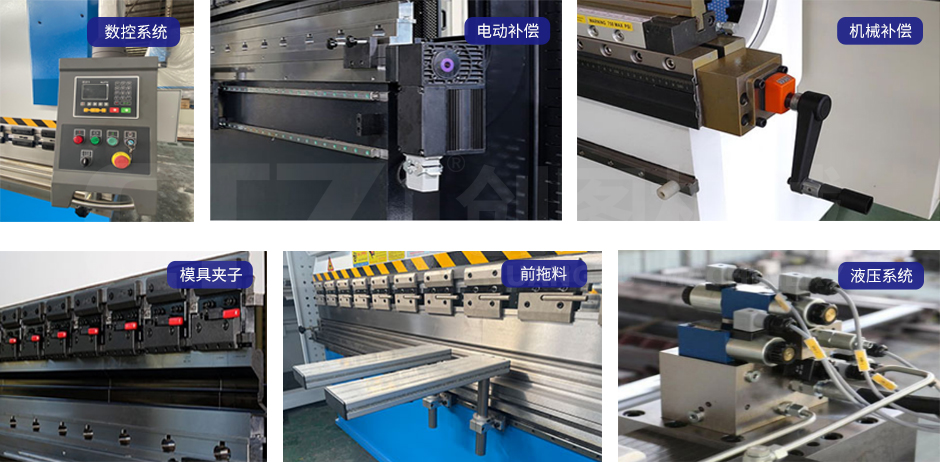

產品細節

扭軸數顯折彎機

技術參數

規格型號	公稱壓力 (KN)	工作臺長度 (mm)	立柱間距離 (mm)	喉口深度 (mm)	滑塊行程 (mm)	電機功率 (kw)
WC67Y40/2000	400	2000	1800	250	100	4
WC67Y40/2200	400	2200	1800	250	100	4
WC67Y40/2500	400	2500	2000	250	100	4
WC67Y50/2500	500	2500	1900	250	100	4
WC67Y50/3200	500	2500	2600	250	100	4
WC67Y63/2500	630	3200	2020	250	100	4
WC67Y63/3200	630	2500	2600	250	120	5.5
WC67Y80/3200	800	3200	2600	250	120	5.5
WC67Y80/4000	800	4000	2600	250	120	5.5
WC67Y100/2500	1000	2500	3200	250	120	5.5
WC67Y100/3200	1000	3200	2600	320	120	7.5
WC67Y100/4000	1000	4000	3200	320	120	7.5
WC67Y100/5000	1000	5000	4000	320	120	7.5
WC67Y125/2500	1250	2500	2000	320	120	7.5
WC67Y125/3200	1250	3200	2600	320	120	7.5
WC67Y125/4000	1250	4000	3200	320	120	7.5
WC67Y125/5000	1250	5000	4000	320	120	7.5
WC67Y160/3200	1600	3200	2600	400	200	11
WC67Y160/4000	1600	4000	3200	400	200	11
WC67Y160/5000	1600	5000	4000	400	200	15
WC67Y160/6000	1600	6000	4800	400	200	15
WC67Y200/3200	2000	3200	2600	400	200	15
WC67Y200/4000	2000	4000	3200	400	200	15
WC67Y200/5000	2000	5000	4000	400	200	15
WC67Y200/6000	2000	6000	4800	400	200	15
WC67Y250/3200	2000	3200	2600	400	250	22
WC67Y250/4000	2500	4000	3200	400	250	22
WC67Y250/5000	2500	5000	4000	400	250	22
WC67Y300/4000	3000	4000	3200	400	250	22
WC67Y300/5000	3000	5000	4000	400	250	22
WC67Y300/6000	3000	6000	4800	400	250	22
WC67Y400/5000	4000	5000	4000	400	250	30
WC67Y400/6000	4000	6000	4800	400	250	37
WC67Y500/6000	5000	6000	4800	400	300	37
WC67Y500/12000	5000	12000	多立柱	400	300	37
WC67Y600/7000	6000	7000	5600	400	300	45
WC67Y700/7000	7000	7000	5600	400	300	45
WC67Y800/6000	8000	8000	5600	500	400	55
WC67Y1000/6000	10000	6000	5600	600	500	75
